目前常用的定壓方式有高位開式膨脹水箱定壓、氣壓罐定壓補水裝置定壓、定壓補水排氣裝置定壓、定壓補水真空排氣裝置定壓、變頻水泵補水定壓等。

以下就高位開式膨脹水箱補水定壓方式特點、設計選型、控制方式及適用場合進行分享

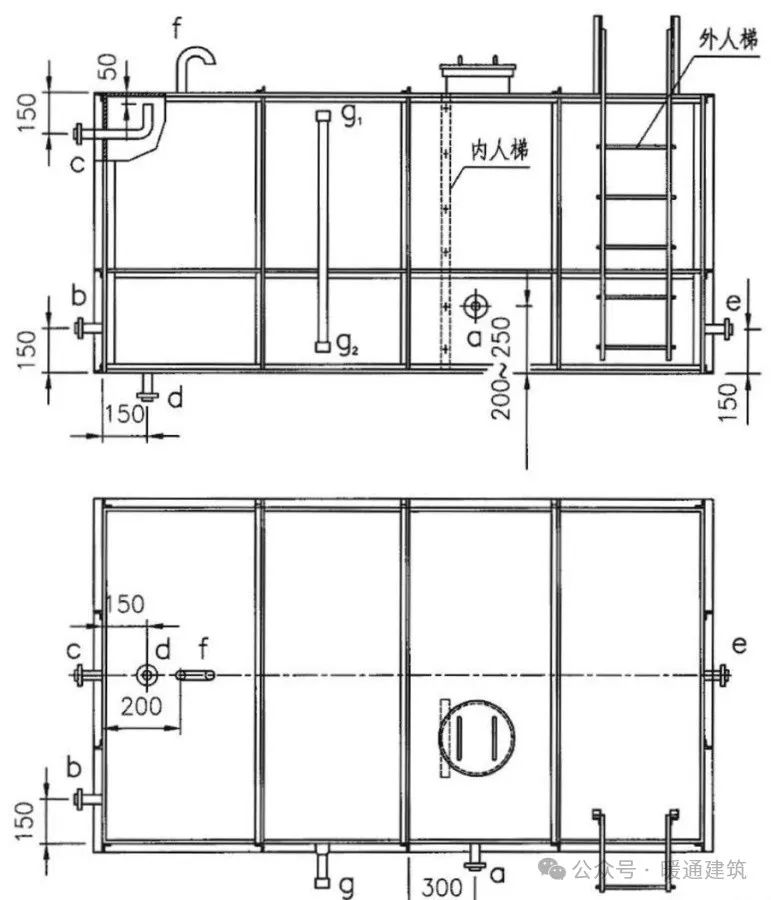

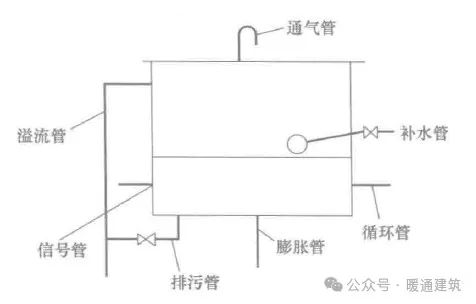

高位開式膨脹水箱定壓方式的原理

水箱安裝于系統高點（水箱底部宜高出系統高點1.5m），與大氣連通，利用水箱高出中 央空調水系統的高度產生靜壓穩定系統壓力，確保所有管道和設備內壓力高于汽化壓力，避免氣蝕。

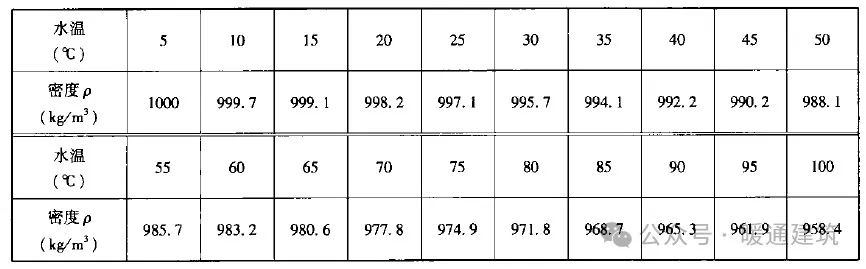

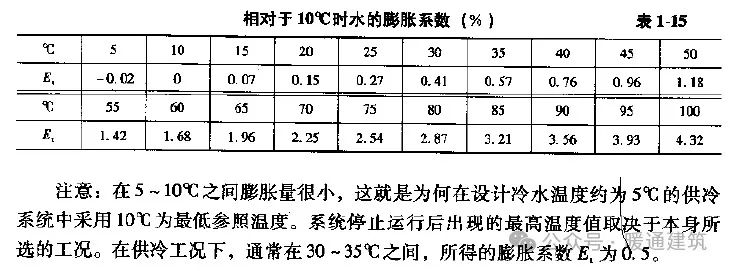

                                                                 標準大氣壓不同溫度下水的密度

水溫變化（如冷凍水從5℃升至10℃）導致體積膨脹時，多余的水流入水箱；溫度降低時，水箱補水保持系統滿水狀態。

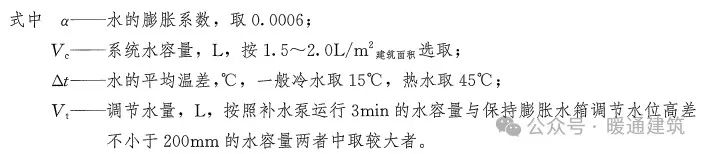

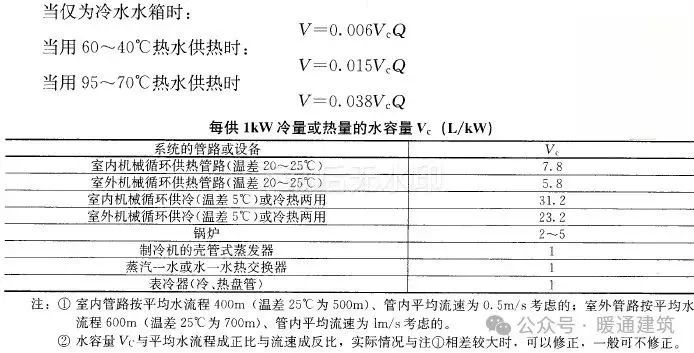

高位開式膨脹水箱的容積計算

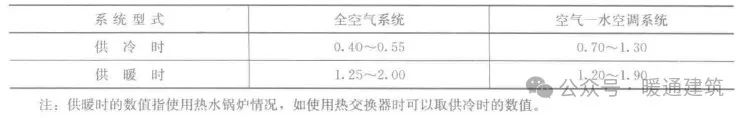

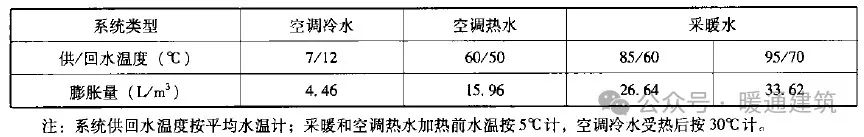

或按下表：

高位開式膨脹水箱定壓系統的優缺點

優點：開式膨脹水箱定壓方式適用于中小型供暖或空調系統。它具有結構簡單、造價低、系統水力穩定性好、補水方便等特點。

缺點：它直接相通大氣，使得空氣中的二氧化碳、水生成碳酸和鐵制品反應腐蝕管路，損害了其他主要設備的壽命。同時在寒冷及嚴寒地區需要考慮水箱間的防凍問題。且開式膨脹水箱定壓只能在系統的高處安裝，很多項目條件難以滿足要求。

高位開式膨脹水箱定壓補水系統設計要點

1、補水水質是保證循環水水質的重要措施，國家標準《采暖空調系統水質標準》對供暖空調水質提出了具體要求：

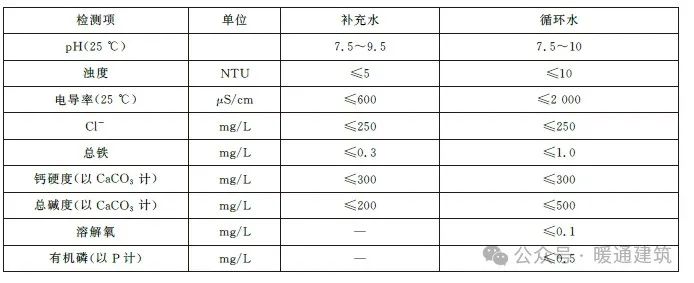

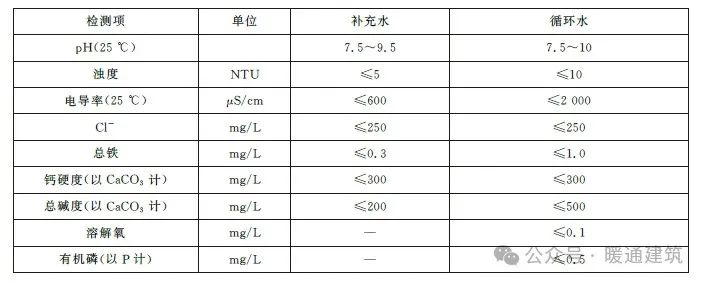

                                                     中 央空調循環冷水水質要求

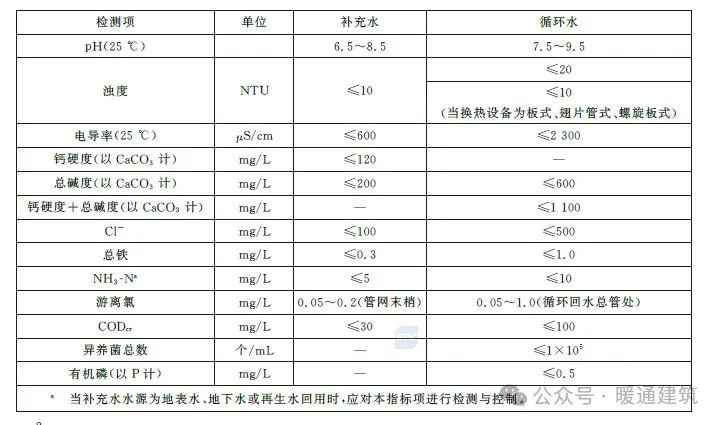

                                         中 央空調開式冷卻水系統水質要求

                                            中 央空調閉式冷卻水系統水質要求

當給水硬度較高時，為不影響系統傳熱、延長設備的檢修時間和使用壽命，應對補水進行軟化處理。

（當需要對補水進行軟化處理時，宜設置軟化水箱。軟化水箱的有效容積可取 0.5~1.0h的補水泵流量）。

2、補水泵一般不直接與軟化水裝置相連接，因為離子交換軟化設備供水與補水泵補水不同步，且軟化設備常間斷運行，因此需設置軟化水箱儲存一部分調節水量。

3、由于開式水箱里的水與空氣直接接觸，水中會不斷融入氧氣，對于鋼板制散熱器等設備有較強的腐蝕能力，因此不宜采用開式水箱定壓補水（常采用隔膜式氣壓罐定壓）。

4、在采用膨脹水箱進行定壓補水時，一般宜將補水通過浮球閥直接補至膨脹水箱中（浮球閥是一種機械式自適應補水裝置，可靠性相對較高，宜優先采用）當軟化補水系統與膨脹水箱分開設置時，可采用補水泵補水方式。

（補水泵的設計選泵流量(m3/h)，宜根據系統水容量的5%~10%計算;當系統水容量計算有困難時，也可按系統循環水量的0.5%~1%確定。）

5、系統初期上水時，充水流量越小，越能夠?qū)⑾到y(tǒng)內的空氣有效地從系統頂部排出。因此，系統上水和正常補水，宜采用一臺補水泵運行。當單臺補水泵的設計流量不大于系統循環水量的0.6%時，也可采用兩臺水泵在充水時同時運行的方式，以減少系統初次充水時間。

6、膨脹水箱如果因為系統檢修等特殊原因需要在膨脹管上設置閥門，當閥門關閉時，系統應有對應的安全措施--設置泄壓安全閥。檢修完成后，閥門應隨定壓補水系統的正常工作而打開。

7、在有可能結凍的系統中采用高位開式膨脹水箱定壓，需設置循環管，循環管必須與膨脹管連接在同一條管道上，兩條管道接口間的水平距離應不小于1.5~3.0m。

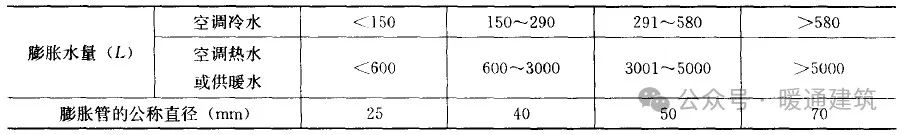

                                          空調系統膨脹管管徑（技術措施）

                                    空調系統膨脹管管徑（實用供熱空調設計手冊）

8、采用高位膨脹水箱對系統直接補水時，膨脹管可兼做系統的補水管。采用補水泵時，補水點宜設置在循環水泵的吸入段。

高位開式膨脹水箱定壓補水系統控制方式

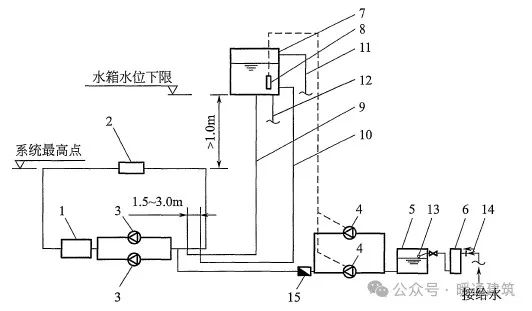

補水泵補水系統（適用于軟化水與膨脹水箱需分開設置的系統）

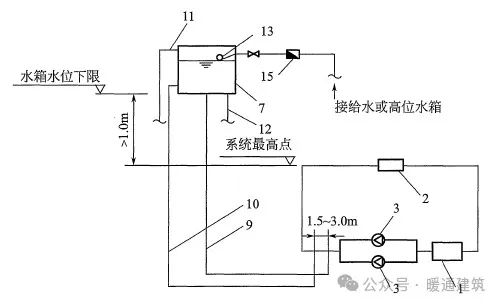

浮球閥通過膨脹水箱補水系統（適用軟水箱可以靠重力自動向膨脹水箱補水的情況）

圖中中各數字含義如下:

1 冷熱源裝置;2 用戶;3 冷熱水循環泵;4 補水泵;5 補水箱;6 水處理設備;7 脹水箱;8 水箱液位計;9 膨脹管;10 循環管;11-溢水管;12 泄(排)水管;13 浮球閥;14 給水倒流防止器;15 水表。

常用的膨脹水箱的補水控制方式有以下三種:

1)膨脹水箱的浮球閥自動補水方式這是一種非常簡單方便的補水方式，當補水管有一定的恒定的壓力時，就可以采用，這種方式結構簡單沒有補水泵啟停問題。

2)當需要采用補水泵向膨脹水箱內補水時，需采用液位開關控制補水泵的啟停。液位開關的種類很多，都是在低水位輸出啟泵信號，在高水位輸出停泵信號。

3）也可采用液位傳感器，樓宇控制中心根據液位傳感器的模擬信號，監視水箱的液位，減少人員巡視的勞動強度，并且在低水位輸出啟泵信號，在高水位輸出停泵信號。
